动圈耳放

设计简述

SpacEND ZERO动圈耳机放大器采用全电子管线路，PCB线路板采用了全新的处理工艺，确保信号传输的可靠性，输入采用瑞士原装LUNDAHL输入牛为第一级缓冲，音量调节采用日本仙顿23档波段开关配合高精度日本AMRS碳精电阻使用德国HI-END QEL焊锡手工制作的电位器，线路电压放大采用二颗JJ ECC802s，推动级采用一颗JJ ECC802s，输出采用二颗JJ 6V6S，所有二颗耦合电容采用德国蒙多福铜箔高级发烧电容，二颗反馈耦合电容采用德国蒙多福EVO金银油浸电容，信号通道与主工作电源部分机内线，采用单晶银与单晶铜线材连接

机箱采用全铝设计,脚钉采用了SpacEND 3D避震钉，所有使用变压器都采用环氧树脂灌注密封处理，确保整机的震动控制在最小范围内

SpacEND ZERO动圈耳机放大器主电源设计，采用150瓦电源变压器工作结构，电压放大供电与输出供电完全独立，并在整机供电通道上引入6X4电子管作为高压缓冲，整机采用交流灯丝供电。为提高整机信噪而引入了扼流圈的CLC滤波线路，外加全线路稳压电路，整流部分采用四颗美国原装MR760二极管，高压滤波电容采用二颗美国原装MALLORY发烧高压电容，确保纯净、高速、充沛能量的放大器供电

技术参数

适配耳机：高/低动圈耳机

电子管型号： ECC802s*3、6V6S*2、6X4*1

6V6S满足最大屏压320V，最大屏耗5.5W，

整机失真：< 0.03%

测试条件THD+N，输入：1V rms，RZ：600 ohm，BW：DC-20KHz，A记权

阻抗调整：30/600欧

反馈调整：-5dB/-8dB

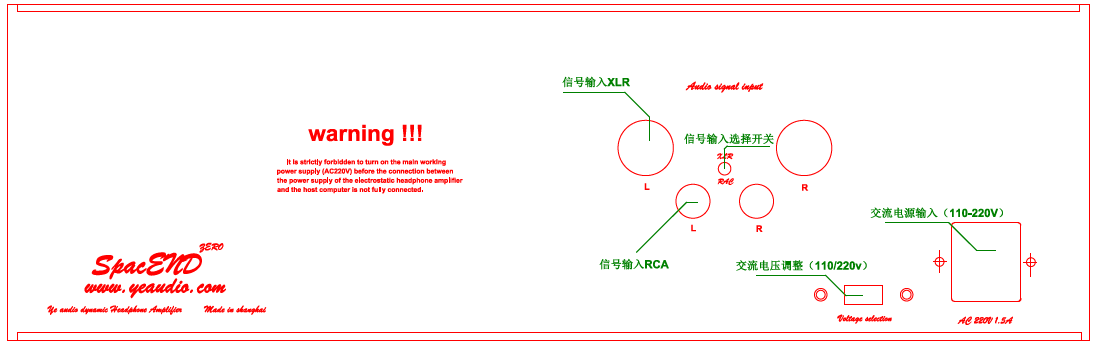

信号输入：XLR 平衡输入与RCA单端输入各一组

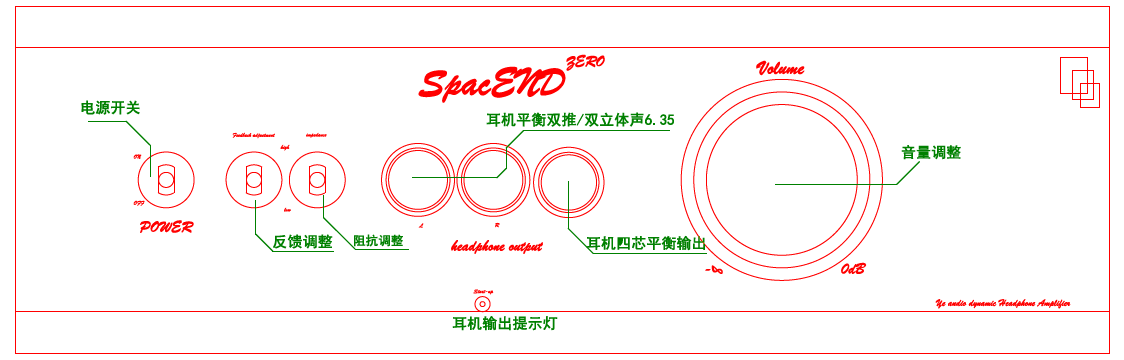

耳机输出：6.35*2、平衡双推（L/R）*1、四芯平衡*1

耳机输出功率：1000mW

输入电压：AC 110-220V可切换

通过电源主机的输入电压开关调整输入电压。注意！开机前请确认当前本地工作电压，调整动圈耳机放大器交流电源输入电压与本地电压一致后开机使用

电源保险丝：AC 220V（1.25A）；AC 110V（2.5A）

整机消耗功率：80W

主机净重：16KG

主机机箱尺寸：430mmx380mmx135mm

保修条款

整机保修一年，电子管因外力造成损坏不在保修范围内，机器停产后负责维修五年

附件清单

1、       动圈耳机放大器主机一台

2、      美标国标电源线一条

3、      6V6S电子管二颗

4、      ECC802s电子管三颗、6X4电子管一颗

5、      备用保险丝一枚

6、      使用说明书一本

警告

动圈耳机放大器电源未完全接通前，严禁开启工作电源（AC220/100伏）
