SpacEND 300B动圈耳机放大器
使用说明书
设计简述
SpacEND 300B动圈耳机放大器采用全平衡电子管线路,输入采用瑞士原装LUNDAHL输入牛为第一级缓冲与全平衡倒相,音量调节采用日本ALPS遥控四联高精度电位器;线路电压放大采用四颗ECC81与ECC802s,推动级采用二颗ECC802s,输出采用四颗直热电子管300B;八颗耦合电容采用美国V-cap特氟龙发烧电容与德国蒙多福铜箔高级发烧电容;电源变压器、扼流圈与输出变压器均采用英国双C铁芯,由专业音频工作室采用5N单晶铜绕制完成;信号通道与主工作电源部分机内线,采用单晶银与进口镀银无氧铜线材连接。
SpacEND 300B动圈耳机放大器主电源设计,采用300瓦英国双C铁芯单晶铜绕制电源变压器结构,电压放大供电与输出供电完全独立,并在电压放大供电通道上引入274B电子管作为高压缓冲,整机采用直流灯丝供电。为提高整机信噪而引入了六个扼流圈的CLC滤波线路,外加前级线路稳压电路,整流部分采用四颗美国原装MR760二极管,高压滤波电容采用六颗日本原装Nichicon KX发烧高压电容,确保纯净、高速、充沛能量的放大器供电。
技术参数
适配耳机:动圈耳机
耳机阻抗输出:32欧、150欧、600欧
前级线路输出:RCA(600欧)
电子管型号:ECC81*2、ECC802s*4、300B*4、274B*1
输出耳机功率:4W(600欧)
整机失真:< 0.12%
测试条件THD+N,输入:2V rms,RZ:600 ohm,BW:DC—20KHz,A记权
信号输入:XLR 平衡输入与RCA单端输入各一组
输入电压:AC 110-220V可切换
通过电源主机内部(需打开主电源机箱)的输入电压开关调整输入电压。注意!开机前请确认当前本地工作电压,调整300B动圈耳机放大器交流电源输入电压与本地电压一致后开机使用
电源保险丝:AC 220V(3.15A);AC 110V(5A)
整机消耗功率:200W
主机机箱尺寸:430mmx410mmx240mm
电源机箱尺寸:430mmx410mmx150mm
前后面板(Front & Rear Panel)

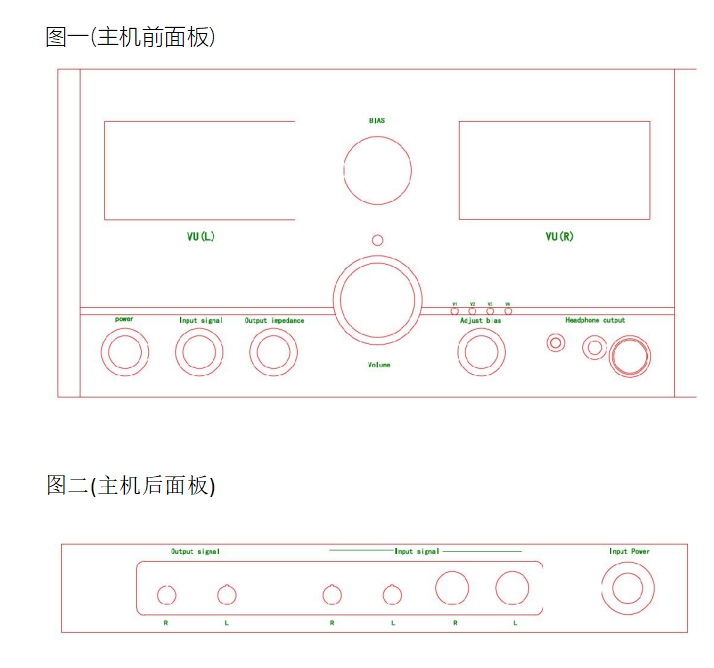

图一(主机前面板)
图二(主机后面板)

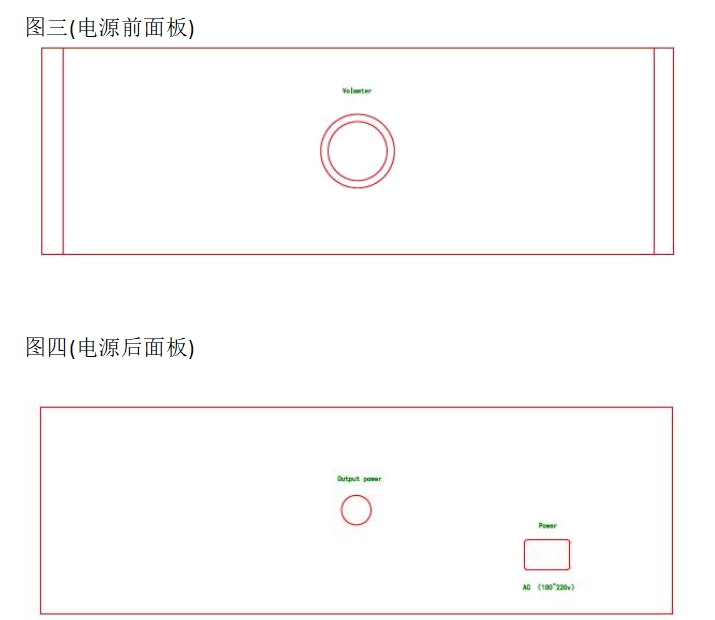

图三(电源前面板)
图四(电源后面板)
调整图例(Adjustment Scheme)

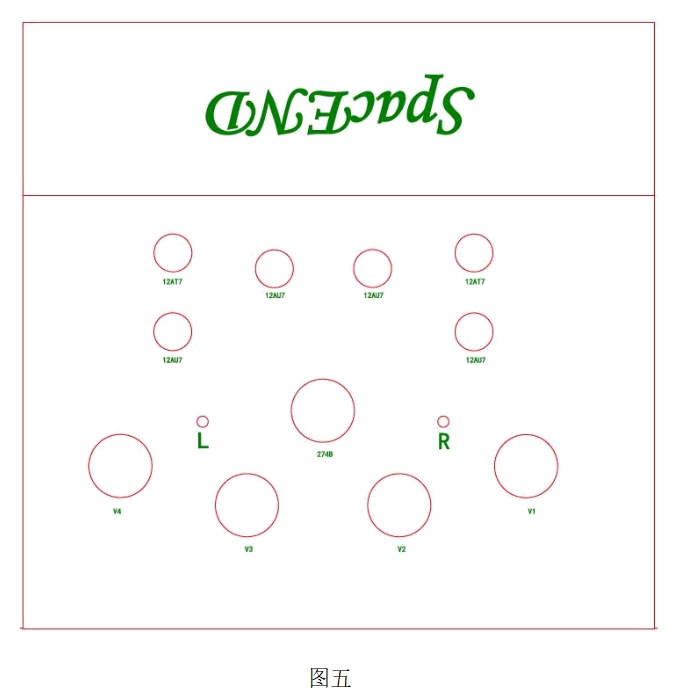

图五
工作点调整
在更换电子管及进行一年定期维护时,需要对主机V1~V4工作点进行调整,达到最高信噪比的要求。
具体操作步骤:
1. 插入耳机音量电位器开到最小,打开耳机放大器主电源,输出指示灯亮后开始进行调整;
2. 第一步图五上R与L的电位器逆时针调整到最小;
3. 第二步打开图一Adjust bias旋钮至V1,中间BIAS表头点亮,调节面板上V1电位器,调整至BIAS表读数50ma,V2~V3依次重复前面操作,使得V1~V4的BIAS表的读数都达到50ma;
4. 第三步关闭Adjust bias旋钮(BIAS表灯灭),分别顺时针或逆时针调整V2(R声道)与V4(左声道)至左右声道噪声最小;
5. 第四步分别调整图五中的电位器R与L,可以调整至耳放最小噪声;
6. 最后在打开Adjust bias旋钮(BIAS表头点亮),调整V1~V4工作电流至50ma即可,关闭Adjust bias旋钮(BIAS表灯灭),完成工作点调整。
注:调整采用高灵敏度低阻耳机为佳。
保修条款
整机保修一年,电子管因外力造成损坏不在保修范围内,机器停产后负责维修五年
附件清单
1、 300B动圈耳机放大器主机一台
2、 300B动圈耳机放大器电源一台
3、 300B动圈耳机放大器电源与主机连接线一条
4、 300B电子管四枚
5、 ECC81电子管两枚、ECC802s电子管四枚、274B电子管一枚
6、 备用保险丝一枚
7、 使用说明书一本(U盘)
警告
1. 300B动圈耳机放大器电源与主机连接未完全接通前,严禁开启工作电源(AC220/100伏)
2. 拆卸主机与静电耳机放大器电源之间的连接电源线时,必须切断电源(AC220/100伏)超过3分钟
3. 当主机反复连接到300B动圈耳机放大器的电源时,两者之间的间隔不能少于5分钟。
